DTQ-3桥式传感器
DTQ-3桥式传感器
产品简介:
DTQ-3桥式传感器为双剪切梁结构,两端固定,中间受力,传感器抗测、抗冲击能力强,经过良好的防潮密封,安装容易、使用方便,适用于制作各种电子汽车衡、轨道衡、料斗秤及其它衡器。

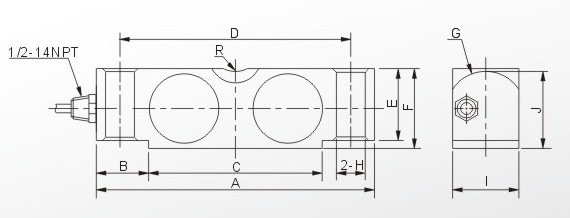

量程

尺寸mm

Klb

A

B

C

D

E

F

G

H

I

J

R

10~25

197.2

35.2

127.2

165.2

43.5

49.5

23.0

18.2

43.5

47.4

19.0

40~50

260.5

49.2

162.5

216.2

54.0

62.2

28.5

20.5

50.2

59.5

25.5

60~70

260.5

49.2

162.5

216.2

67.2

75.0

35.0

27.0

62.0

72.0

25.5

100~125

387.2

80.2

227.2

324.2

87.2

98.2

46.0

41.2

74.0

94.8

38.2

200

489.2

102.0

286.0

387.2

130.2

148.0

46.0

41.2

96.4

130.0

51.0



主 要 技 术 指 标Main Description

测量范围Capacity

10、25、40、50、75、100、200

kg

 输出灵敏度Rated Output

3.0±0.010

mV/V

 非线性Linear

±0.03

%F.S

 滞后Hysteresis

±0.03

%F.S

 重复性Reapeatability

±0.01

%F.S

 蠕变Creep

±0.03

%F.S

 零点输出Zero Balance

±1.0

%F.S

 温度补偿范围 Conpensated Temperature Range

室温~+60

 零点温度补偿系数Temperature Effect On Zero

±0.03

%F.S/10

 额定输出温度系数 Temperature Effect On Output

±0.03

%F.S/10

 供桥电压 Excitation Voltage

10V

AC/DC

 绝缘电阻Insulation Resistence

5000

MΩ/100VDC

 输入电阻 Input Resistence

770±8

Ω

 输出电阻Output Resistence

700±2

Ω

 允许过载系数Safe Overload

120

%F.S

电缆连接方式Cable Connection

信号输出Singal Output 黄:Yellow (+) 黑:Black (-)

供桥电压Excitation Voltage Red: (+) 绿Green (-)
