DTZ-2柱式传感器
DTZ-2柱式传感器
产品简介:
DTZ-1型钢制柱式传感器,全密封结构,采用氩弧焊接,防水、防潮达到IP68.,承载方式为拉压式,抗侧向、防过载能力强,性能稳定可靠。安装容易,使用方便。 适用于制作电子汽车衡、动态轨道衡、及工业自动化测量控制系统。

量程Capacity

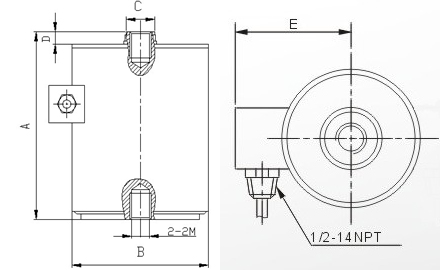

尺寸Size (mm)

Klb

A

B

C

D

E

M

F

0.5~3

116.0

90.0

16.0

6.5

73.0

1/2-20

22.5

5~10

151.0

89.5

34.5

9.5

73.0

1-14

32.5

20~30

216.0

127.5

63.5

13.5

91.0

1-12

51.5

50~100

291.0

165.0

76.0

13.5

112.5

2-12

70.5



主 要 技 术 指 标Main Description

测量范围Capacity

0.5、1、1.5、2、2.5、3、5、10、20、50、100、

kg

 输出灵敏度Rated Output

3.0±0.010

mV/V

 非线性Linear

±0.03

%F.S

 滞后Hysteresis

±0.03

%F.S

 重复性Reapeatability

±0.01

%F.S

 蠕变Creep

±0.02

%F.S

 零点输出Zero Balance

±1.0

%F.S

 温度补偿范围 Conpensated Temperature Range

室温~+60

 零点温度补偿系数Temperature Effect On Zero

±0.02

%F.S/10

 额定输出温度系数 Temperature Effect On Output

±0.02

%F.S/10

 供桥电压 Excitation Voltage

10V

AC/DC

 绝缘电阻Insulation Resistence

≥5000

MΩ/100VDC

 输入电阻 Input Resistence

400±5

Ω

 输出电阻Output Resistence

350±2

Ω

 允许过载系数Safe Overload

120

%F.S

电缆连接方式Cable Connection

信号输出Singal Output 黄:Yellow (+) 黑:Black (-)

供桥电压Excitation Voltage Red: (+) 绿Green (-)
