DTP-8平行梁传感器
DTP-8平行梁传感器
产品简介:
DTP-8平行梁传感器为单点式承载结构,出厂前经过严格的四角修正,在规定的称重范围内保证信号输出一致。安装容易、使用方便。适用于制作各种超低、超大的平面台秤。

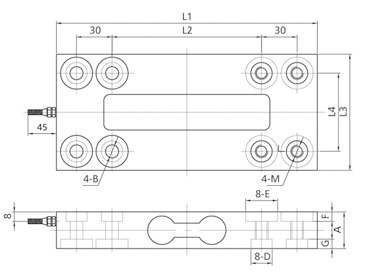

量程

尺寸

kg

A

B

D

E

F

G

M

L1

L2

L3

L4

50~100

25.0

Φ9

Φ18

Φ18

8.0

8.0

M8

200.0

110.0

80.0

56.0

150

27.0

Φ11

Φ18

Φ27

8.0

8.0

M10

220.0

126.0

98.0

66.0

300

31.0

Φ11

Φ18

Φ27

8.0

8.0

M10

220.0

126.0

98.0

66.0

500~700

36.0

Φ11

Φ18

Φ27

8.0

8.0

M10

220.0

126.0

98.0

66.0

1000

47.0

Φ13

Φ22

Φ27

10.0

10.0

M12

220.0

126.0

98.0

66.0


主 要 技 术 指 标Main Description

测量范围Capacity

50、100、150、300、500、700、1000

kg

 输出灵敏度Rated Output

2.0±0.20

mV/V

 非线性Linear

±0.02

%F.S

 滞后Hysteresis

±0.02

%F.S

 重复性Reapeatability

±0.01

%F.S

 蠕变Creep

±0.02

%F.S

 零点输出Zero Balance

±1.0

%F.S

 温度补偿范围 Conpensated Temperature Range

室温~+60

 零点温度补偿系数Temperature Effect On Zero

±0.02

%F.S/10

 额定输出温度系数 Temperature Effect On Output

±0.02

%F.S/10

 供桥电压 Excitation Voltage

10V

AC/DC

 绝缘电阻Insulation Resistence

5000

MΩ/100VDC

 输入电阻 Input Resistence

3410±5

Ω

 输出电阻Output Resistence

350±2

Ω

 允许过载系数Safe Overload

120

%F.S

电缆连接方式Cable Connection

信号输出Singal Output 黄:Yellow (+) 黑:Black (-)

供桥电压Excitation Voltage Red: (+) 绿Green (-)
